以下为单联/双联/三联倒计时子钟产品系列，详细内容见下表。
|
序号 |
产品名称 |
产品型号 |
外观尺寸 宽高深 |
产品简述 |
|
单联倒计时子钟
|
||||
| 1 |
1U单联倒计时子钟 |
AC-S001DN | 483*44*160 |
1”红色数码管显示倒计时间，19英寸标准机架式（倒计时控制器下专用） 输入：1路RS485 输出：1路RS485 |
| 2 | 2U单联倒计时子钟 | AC-S002DN | 483*88*160 |
2.3”红色数码管显示倒计时间，19英寸标准机架式（倒计时控制器下专用） 输入：1路RS485 输出：1路RS485 |
| 3 | 3吋单联倒计时子钟 | AC-S003D | 790*135*70 |

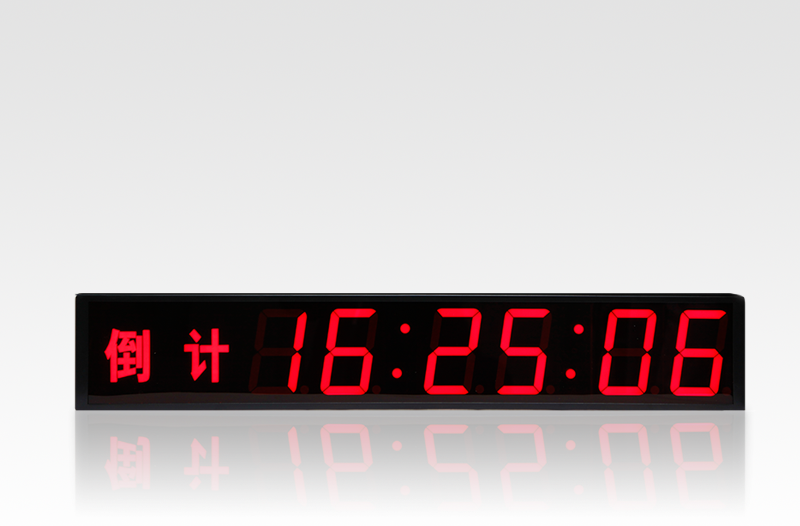

3”红色数码管显示倒计时间(带红色“倒计”汉字显示)（倒计时控制器下专用） 输入：1路RS485 输出：1路RS485 |
| 4 | 3吋单联倒计时子钟 | AC-S003DN | 565*135*70 |
3”红色数码管显示倒计时间(不带“倒计”汉字显示)（倒计时控制器下专用） 输入：1路RS485 输出：1路RS485 |
| 5 | 4吋单联倒计时子钟 | AC-S004D | 820*150*70 |
4”红色数码管显示倒计时间(带红色“倒计”汉字显示)（倒计时控制器下专用） 输入：1路RS485 输出：1路RS485 |
| 6 | 4吋单联倒计时子钟 | AC-S004DN | 620*150*70 |
4”红色数码管显示倒计时间(不带“倒计”汉字显示)（倒计时控制器下专用） 输入：1路RS485 输出：1路RS485 |
| 7 | 5吋单联倒计时子钟 | AC-S005D | 985*170*70 |
5”红色数码管显示倒计时间(带红色“倒计”汉字显示)（倒计时控制器下专用） 输入：1路RS485 输出：1路RS485 |
| 8 | 5吋单联倒计时子钟 | AC-S005DN | 755*170*70 |
5”红色数码管显示倒计时间(不带“倒计”汉字显示)（倒计时控制器下专用） 输入：1路RS485 输出：1路RS485 |
| 9 | 8吋单联倒计时子钟 | AC-S008D | 1398*262*70 |
8”红色数码管显示倒计时间(带红色“倒计”汉字显示)（倒计时控制器下专用） 输入：1路RS485 输出：1路RS485 |
| 10 | 8吋单联倒计时子钟 | AC-S008DN | 1076*262*70 |
8”红色数码管显示倒计时间(不带“倒计”汉字显示)（倒计时控制器下专用） 输入：1路RS485 输出：1路RS485 |
|
双联倒计时子钟
|
||||
|
1 |
1U双联倒计时子钟 |
AC-S011D |
483*44*160 |
由于此钟只有1RU高度，双联为左右同行排列。左侧显示开播时间、右侧显示倒计时间，红色数码管显示 输入：1路RS485 输出：1路RS485 |
|
2 |
3+3双联倒计时子钟 |
AC-S033BD |
790*270*75 |
双联为上下排列。上行显示绿色标准时间、下行显示红色倒计时间， 带“标准”“倒计”红色汉字显示， 输入：1路RS485输出：1路RS485 |
|
3 |
4+4双联倒计时子钟 |
AC-S044BD |
820*320*75 |
双联为上下排列。上行显示绿色标准时间、下行显示红色倒计时间， 带“标准”“倒计”红色汉字显示， 输入：1路LTC 输出：无 |
|
4 |
5+5双联倒计时子钟 |
AC-S055BD |
985*345*75 |
双联为上下排列。上行显示绿色标准时间、下行显示红色倒计时间， 带“标准”“倒计”红色汉字显示， 输入：1路RS485 输出：1路RS485 |
|
三联倒计时子钟
|
||||
| 1 | 3/3/3三联子钟 | AC-S333D | 790*395*75 |

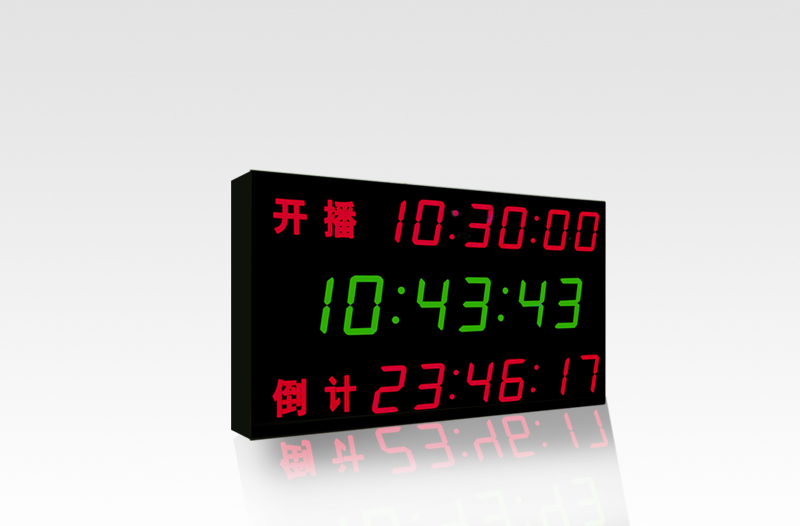

三联为上中下排列 上行显示开播时间（红色）、中间显示标准时间（绿色）、下行显示倒计时间（红色） 输入：1路RS485输出：1路RS485 |
|
2 |
4/4/4三联子钟 | AC-S444D | 820*476*75 |
三联为上中下排 上行显示开播时间（红色）、中间显示标准时间（绿色）、下行显示倒计时间（红色） 输入：1路RS485输出：1路RS485 |
| 3 | 5/5/5三联子钟 | AC-S555D | 985*505*75 |
三联为上中下排 上行显示开播时间（红色）、中间显示标准时间（绿色）、下行显示倒计时间（红色） 输入：1路RS485输出：1路RS485 |
| 4 | 3/4/3三联子钟 | AC-S343D | 715*410*75 |
三联为上中下排 列上行显示开播时间（红色）、中间显示标准时间（绿色）、下行显示倒计时间（红色） 输入：1路RS485输出：1路RS485 |
| 5 | 4/5/4三联子钟 | AC-S454D | 860*540*75 |
三联为上中下排 列上行显示开播时间（红色）、中间显示标准时间（绿色）、下行显示倒计时间（红色） 输入：1路RS485输出：1路RS485 |
| 6 | 5/8/5三联子钟 | AC-S585D | 1120*660*85 |
三联为上中下排 列上行显示开播时间（红色）、中间显示标准时间（绿色）、下行显示倒计时间（红色） 输入：1路RS485输出：1路RS485 |
RS485时钟系统设计简易示范图
