以下为时钟系统辅助设备产品系列，详细内容见下表。
|
序号 |
产品名称 |
产品型号 |
外观尺寸 宽高深 |
产品简述 |
|
1 |

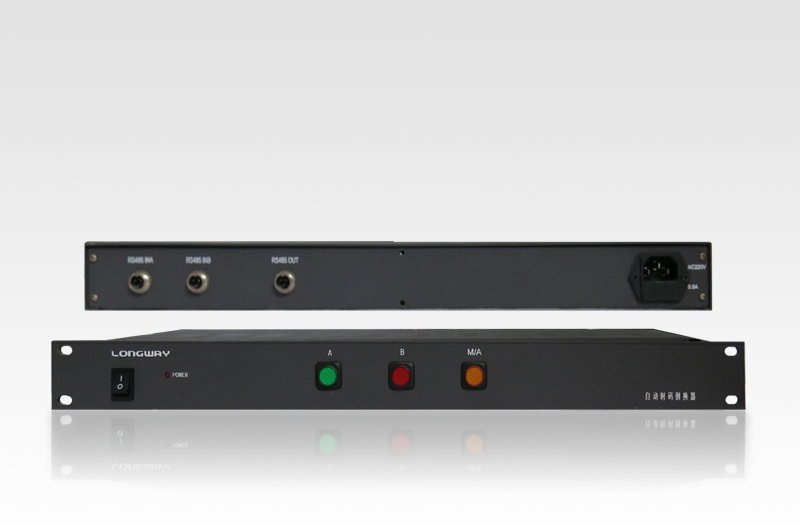

RS485自动时码倒换器 |
AC-ACO |
483*44*160 |
两路（主备）RS485时码输入，1路RS485时码输出，当主路信号丢失时自动切换到备路，当主路信号恢复时自动回切到主路，有手动和自动切换开关。 |
|
2 |
LTC自动时码倒换器 |
AC-ACO_LTC |
483*44*160 |
两路（主备）EBU(LTC)时码输入，1路EBU(LTC)时码输出,1路RS485时码输出，当主路信号丢失时自动切换到备路，当主路信号恢复时自动回切到主路，有手动和自动切换开关。 |
|
3 |
手动时码倒换器 |
AC-MCO |
483*44*160 |
手动切换。两路（主备）RS485时码输入，1路RS485时码输出。 |
|
4 |
LTC手动时码倒换器 |
AC-MCO_LTC |
483*44*160 |
手动切换。两路（主备）EBU(LTC)时码输入，1路EBU(LTC)时码输出，1路RS485时码输出。 |
|
5 |

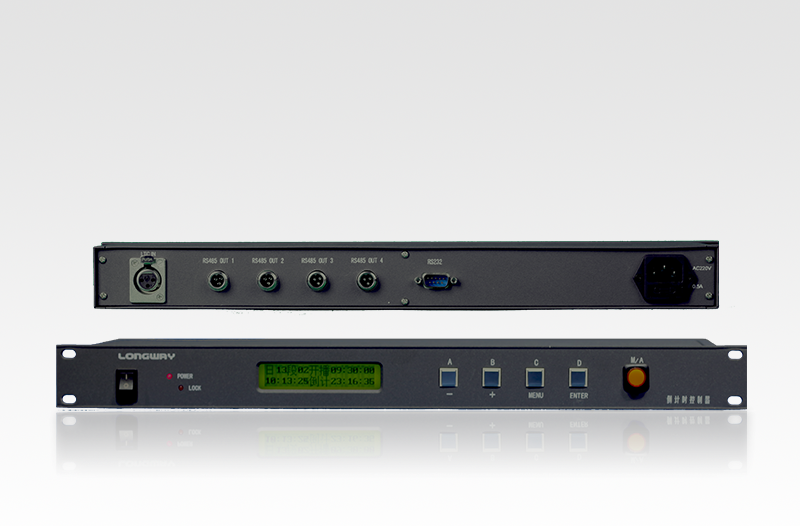

倒计时控制器 |
AC-TDC |
483*44*160 |
1路RS485时码输入，4路RS485时码信号同时输出，可利用计算机通过RS232写入倒计时信息，也可通过面板按键手动设置。 |
|
6 |
倒计时控制器 |
AC-TDCE |
483*44*160 |
1路EBU（LTC）时码输入，4路RS485时码信号同时输出，可利用计算机通过RS232写入倒计时信息，也可通过面板按键手动设置。 |
| 7 |
倒计时控制器 |
AC-TDCEE |
483*44*160 |
1路EBU（LTC）时码输入，1路EBU（LTC）标准时码SMPTE-12M输出，2路EBU（LTC）三联倒计时码输出，可利用计算机通过RS232写入倒计时信息。 |
|
8 |

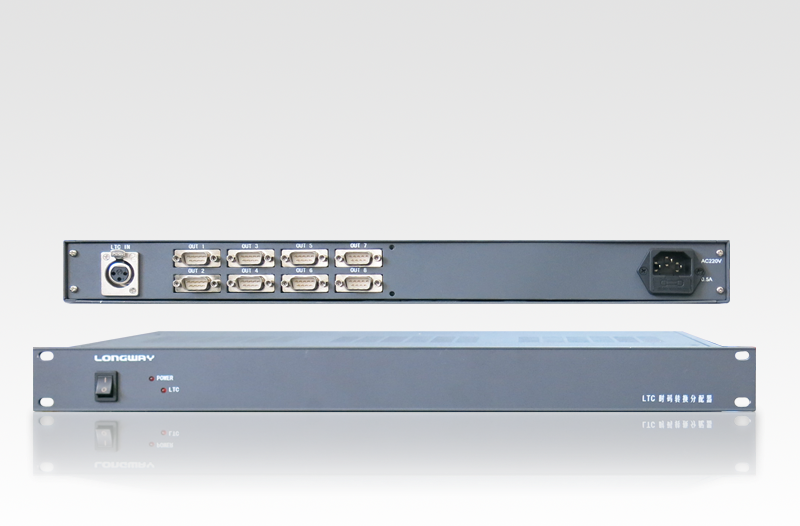

LTC时码转换分配器 |
AC-TCCD08 |
483*44*160 |
一路EBU(LTC)时码输入，8路RS232输出。 |
|
9 |

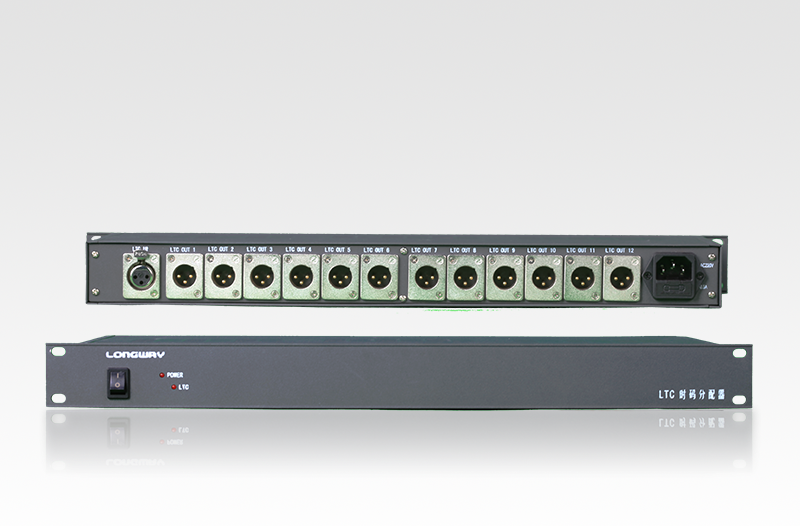

EBU(LTC)时码分配器 |
AC-EBUD12 |
483*44*160 |
一路EBU(LTC)时码输入，12路EBU(LTC)时码输出。 |
|
10 |
RS485分配器 |
AC-485D08 |
483*44*160 |
一路RS485时码输入，8路RS485时码输出。 |
|
11 |
RS422倒换器 （A自动 AM手自一体） |
4-2*1AM |
483*44*160 |
四路输出主备切换，手自一体 |
| 12 |
8-2*1AM |
483*44*160 |
八路输出主备切换，手自一体 |
|
|
13 |
RS232时码分配器 |
AC-232D08 |
483*44*160 |
一路RS232时码输入，8路RS232时码输出。 |
|
14 |
RS232时码分配器 |
AC-232D12 |
483*44*160 |
一路RS232时码输入，12路RS232时码输出。 |
RS485时钟系统设计简易示范图
