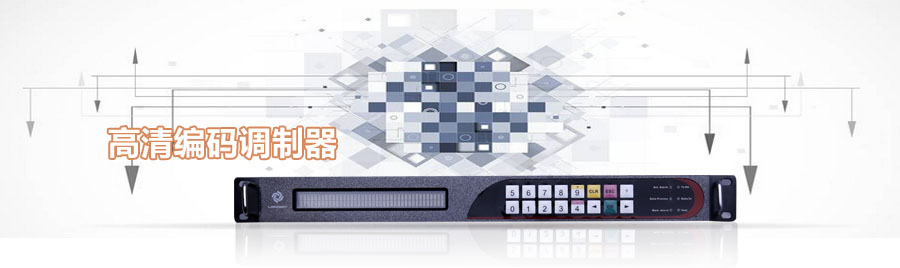

高清编码调制器是用于卫星新闻采集和箱载系统应用的理想产品，具有组建迅速、低功耗和传输广播质量 H.264 SD/HD DVB-S/DVB-S2 视频的特点。高清编码调制器同时也适用于固定传输应用。
产品特性
● 支持 DVB-S2 / DVB-S
● H.264 SD、HD 视频编码
● 支持杜比数字 MPEG-1 Layer II
● 同时支持 L-Band和ASI输出
● QPSK / 8PSK / 16QAM 卫星调制方式
● L-Band 监测输出
● 本地前面板控制、基于 Web 的管理
● 可选的 10MHz 参考时钟
| 视频指标参数 | |
| 视频接口 | HD/SD-SDI(BNC接口） |
| 视频编码 | H.264 4：2：0 HighProfile@Level4.0 |
| 支持视频格式 |
1920x1080i@50/59.94/60 1280x720p@50/59.94/60 720x480i@59.94 720x576i@50 |
| 编码速率 | 2~20Mbps |
| 音频指标参数 | |
| 音频输入 | SDI嵌入式/模拟立体声 |
| 音频编码 | MPEG-1 Audio LayerII |
| 指标参数 | |
| L-Band输出频率 | 950~1750MHz |
| L-Band检测输出 | 950~1750MHz |
| 符号速率 | 1~45Mbps |
| 输出功率 | -30dBm~+5dBm |
| 稳定度 | +/-0.2dB/20° |
| 内置 | 10MHz基准（可选合成输出） |
| 电平 | -35/5dBm(+/-2dBm)，0.1dB步进 |
| 连接器 | （N）~ 50 |
| 调制模式 |
DVB-S : QPSK DVB-S2：QPSK，8PSK，16APSK，32APSK |
