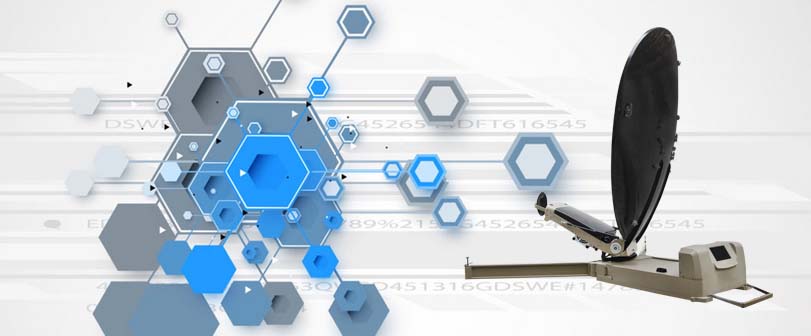

SAT-T1240-HD-S2 为卫星传输小站树立了更高的标准，它是目前同类产品中结构精密的卫星小站产品之一，具备广播电视所需要的主要功能。
简单的一键自动对星操作容易掌握，操作员从打开包装到准备好上传，整个过程不到10分钟的时间。
坚固的结构设计外加先进轻巧的碳纤维天线技术，使SAT-T1240-HD-S2可以在各种恶劣的环境中使用。
设备高度集成化，内置的高清编码模块和DVB-S/S2调制模块可以满足高质量的编码需求。
重量35公斤，便于携带，操作简单。
可在多种iPad、智能手机及台式机上进行远程控制。
应用范围：
全自动便携式卫星通讯系统，是一种超小型卫星地球站。支持视音频频等多媒体通讯业务。全程可视化视频回监功能，具有快速展开自动跟踪卫星及收起功能，体积小、重量轻，使用便捷。可广泛应用于抢险、救灾、新闻采访、科考探险、边防和海岛通讯。也可作为应急通讯设备，安装于公安、军事等部门。
主要特性
● 兼容DVB-S/S2调制；
● 内置WIFI支持手机端网页控制；
● 自动寻星，从开始到对星锁定总时间小于3分钟；
● 支持HD/SD-SDI，模拟立体声输入；
● 卓越的视频质量；
● 信号全程监看；
● 操作简单，重量轻，便携，包装小，体积小；
| 天线性能 | |
| 工作频率 |
发送: 13.75-14.50 GHz 接收: 12.25-12.75 GHz |
| 天线增益 |
发送: 43.0 dBi 接收: 42.0 dBi |
| 极化方式 | 单线极化 |
| VSWR |
1.25:1 (发送) 1.35:1 (接收) |
| 机械性能 | |
| 天线口径 | 1.2m |
| 方位转动范围 | - 90° ~200° |
| 俯仰转动范围 | 5°~ 90° |
| 极化调整范围 | + / - 90° |
| 驱动速度 |
0.05°/ s ~ 5°/ s （方位） 0.05°/ s ~ 5°/ s （俯仰） 1°~ 5°/ s (极化) |
|
天线主机尺寸 (长x宽x高) |
773mm x 400mm x 283mm |
| 天线主机重量 | 35 kg |
| 接插件和转接头 |
采用加固、防水、防腐和防尘措施； 40W固态功率放大器； |
| 环境条件 | |
| 工作温度 | -10℃ ~ 45℃ |
| 工作风速 | <15m/s |
| 降雨 | 3mm/h |
| 海拔高度 | <2000m |
| 控制与跟踪性能 | |
| 跟踪精度 | 0.1° |
| 跟踪速度 | 0.1°/ s |
| 控制方式 | 自动 、手动 |
| 寻星时间 | ≤1 min |
|
全程视频回监
所有操作通过触摸屏即可完成； |
|
| 视频指标参数 | |
| 视频接口 | HD/SD-SDI(BNC接口） |
| 视频编码 | H.264 4:2:0 HighProfile@Level4.0 |
| 支持视频格式 |
1920x1080i@50/59.94/60 1280x720p@50/59.94/60 720x480i@59.94 720x576i@50 |
| 编码速率 | 2~20Mbps |
| 音频指标参数 | |
| 音频输入 | SDI嵌入式/模拟立体声 |
| 音频编码 | MPEG-1 Audio LayerII |
| 调制参数 | |
| 调制模式 |
DVB-S : QPSK DVB-S2：QPSK，8PSK |
| 符号速率 | 0.05-68M |
