2015青海环湖赛直播无线传输技术方案详解

发布时间:2015-11-01 来源:朗威视讯

2015年7月8日,第十四届“青海农信杯”环青海湖国际公路自行车赛第四赛段青海湖-刚察将带领车手们正式进入青海湖景区,这也是本届环湖赛距离青海湖最近的赛段。车手们从二郎剑景区出发后将顺沿109国道—环湖西路—315国道,最后抵达赛段终点刚察县。随着比赛的进程,各地广播电视观众都将注意力转到本赛段的比赛中,而作为一名电视转播工程师,需要关注的则是电视转播效果和安全性。

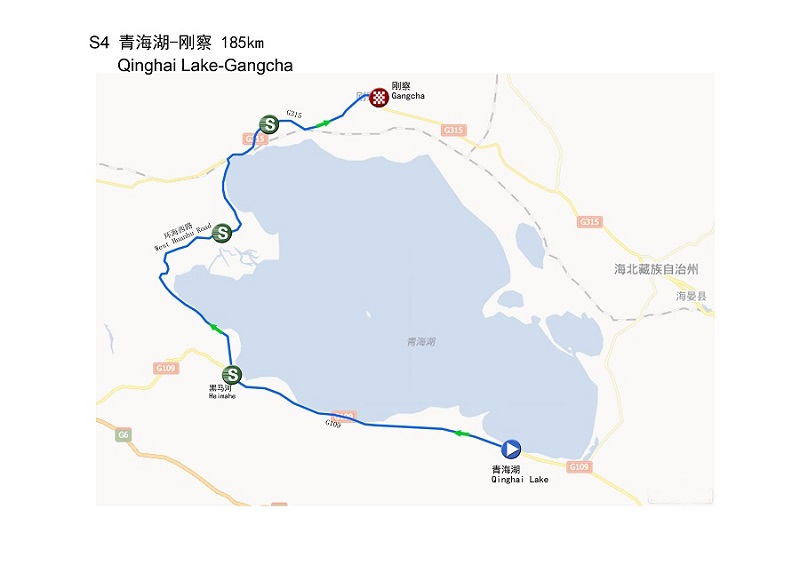

图1-第四赛段线路图

图2-第四赛段海拔图

青海湖第四赛段全长185公里,赛道地属高海拔,地形复杂、天气多变,是国内长距离直播公路自行车赛。直播面临的最大的问题,就是沿途没有可以利用的有线机位架设点,而且还需要满足高速移动拍摄的需求。那么问题来了,到底该如何将赛道上运动员精彩的比赛和周围美丽的风景,通过摄像机传输到转播车,呈献给电视机前的观众呢?

在这种复杂的地理、天气环境和高速移动拍摄情况下,就需要结合多种传输手段来保障转播效果和安全性,而无线传输必然是赛事直播的重要手段。因此,经过多方考量,我们最终决定利用动中通卫星系统传输、微波传输、光纤传输和高清编码IP流传输系统等相结合的传输方案。

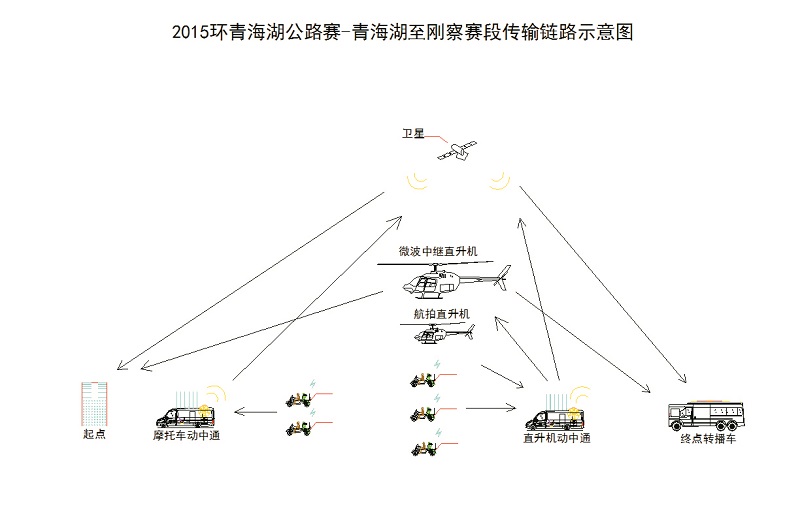

图3-传输链路示意图

整场比赛,运动员在高速骑行的过程中,互相比拼,并利用整队的骑行战术来保证自己在比赛中的名次。整个参赛队伍最终会形成由第一梯队、集团军大部队、比赛补给车和裁判车组成的长达8-10km的赛队。这种情况下,对于图像和声音的采集就是比赛转播精彩与否的关键。我们利用摩托车微波传输系统进行这5台摄像机的画面传输,其中3台摄像机穿插在队伍中,2台作为机动拍摄,进行全程跟拍。

因为考虑赛道没有可以借用的微波中继接收点,无法通过有线线路将信号回传至转播车内,所以在高速移动和路面颠簸曲折的赛道中,采用车载动中通卫星系统,将视音频系统的PGM信号回传至转播车卫星接收端。

除了地面和卫星的传输,我们还在空中设计了微波传输系统,作为第二个远距离传输的手段——在直升机上架设车载微波发射系统。在实施方案之前,我们经过了多次的无线电传输链路计算,设计出合理的发射高度和接收高度后,基本就可以实现160-180公里的微波覆盖数据。

在3个冲刺点的位置,我们利用了固定光纤传输的系统,由于当地无法提供裸光的链路,只提供了20M的IP光纤通信链路,所以我们采用了高清IP编码传输系统,将3个冲刺点的信号统一发送到终点转播车的接收端。终点IP接收设备采用我公司最新推出的高清编解码处理平台,实现了高度集成多路解码和信号直接接入转播车的功能。

通过采用以上所述的多种传输手段,我公司顺利完成整个青海湖第四赛段的全程传输直播工作。整个团队十分的兴奋和欣慰,因为这正像青海卫视直播技术负责人李小宁主任说的:“这次直播首开我国直播公路自行车赛长距离赛段的先河。今天,我们终于实现了几代电视人的直播梦,给观众展现了立体的环湖赛,也给世人展示了大美青海和美丽的环湖美景...”在这句话的背后是我们整个传输团队多年的转播经验、技术累积、精心设计、仔细施工和科学论证的前提下,最终采用了多种无线传输手段才达到的效果,打破了常规概念的单一、平面的传输方法,使整个传输系统形成一个全方位立体式的传输体系。这就需要通过准确的方位、时间、空间和人员配合等诸多要素结合,从而完成了超远距离的传输方案。
