便携式定向微波

  • 产品介绍
  • 技术参数
  • 应用案例
  • 资料下载

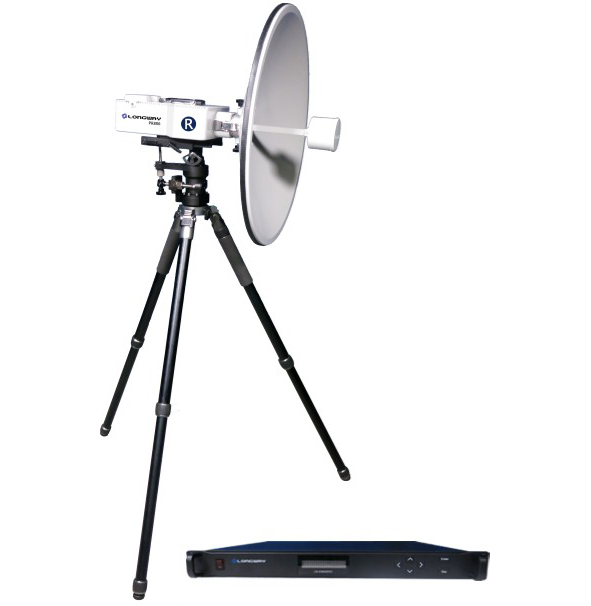

便携式微波传输设备, 采用分体式设计, 主要分为编解码调制解调单元、射频放大单元、天线单元, 编码采用先进的H.264标准, 可以进行高标清视音频压缩处理, 编码核心芯片采用NTT公司产品。

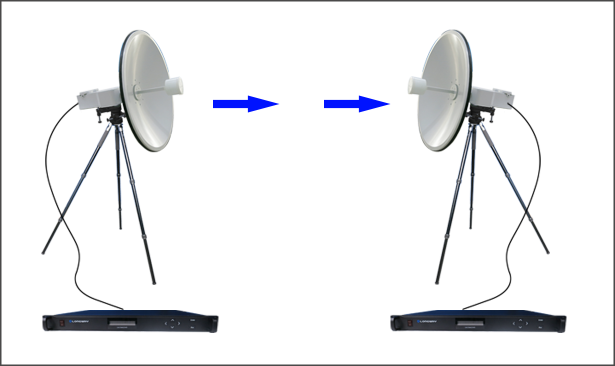

微波设备采用8G微波频段, 使用QPSK 、16QAM 、ACM调制解调技术, 采用先进的LDPC信道编解码算法, 传输容量为: 10Mbps到30Mbps 。 提供HD-SDI, HDMI, AES和模拟音频接口,可支持视音频多种组合, 应用于室外视音频无线传输 、 视距传输 。 例如:体育活动, 新闻报道等,满足客户对产品的多种需求。



调制:QPSK 16QAM

频段:8GHz

带宽可调

功率自动调节

编解码器:H.264 High 420/422 , High@Level4.1, High@Level3.0

视频接口: HD/SD-SDI , HDMI

音频接口: 1xAES/EBU , 1xAnalogue

内置测试信号, 视频彩条, 音频1KHz

便携箱



视频编码

色度:  4:2:0(4:2:2可选)

格式 : H.264

Profile : High/Main Level : 4.1/4.0/3.2/3.0

分辨率 :  1920x1080i@50/59.94/60

1280x720p@50/59.94/60

720x576i@50

720x480i@59.94

码率 HD : 2 Mbps ~ 20Mbps

SD : 1 Mbps ~ 20Mbps

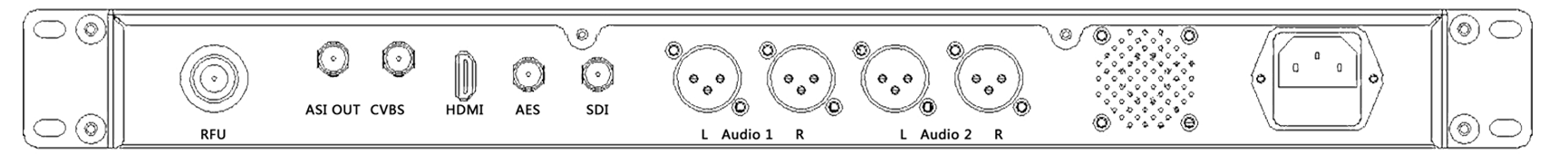

接口 : HD/SD-SDI  :BNC x1 (0.8Vp-p , 75Ω)

HD/SD-HDMI  :HDMI x1

音频编码

编码格式 : MPEG-1 Layer II

编码通道 : 4 Channel(2 stereo)

音频模式 : Stereo

码率 : 128Kbps/256Kbps/384Kbps

接口 :

SDI 嵌入音频 : BNC x1 (4 Stereo)

HDMI 嵌入音频 : HDMI x1 (4 Stereo)

AES/EBU 音频 : LEMO x1 (1Vp-p , 75Ω)

模拟输入音频 : XLR ( Balance )



视频解码

色度 :  4:2:0(4:2:2可选)
格式 : H.264
Profile : High/Main Level : 4.1/4.0/3.2/3.0
分辨率 : 1920x1080i@50/59.94/60
1280x720p@50/59.94/60
720x576i@50
720x480i@59.94
码率 :
HD : 2 Mbps ~ 20Mbps
SD : 1 Mbps ~ 20Mbps
接口 :

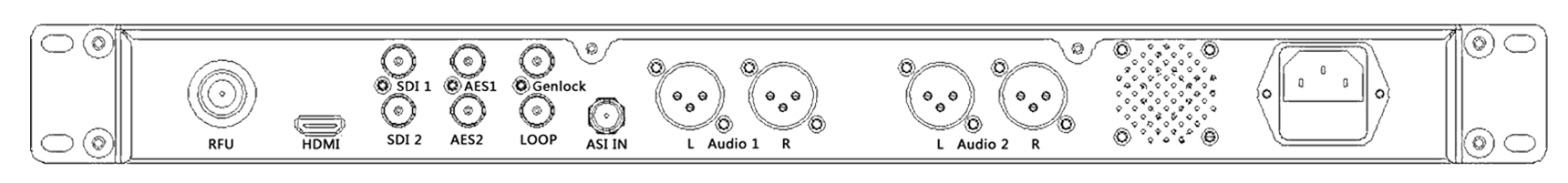

HD/SD-SDI : BNC x1 (0.8Vp-p , 75Ω)
HD/SD-HDMI : HDMI x1

音频解码

解码格式 : MPEG-1 Layer II
解码通道 : 2 Channel(1 stereo)
音频模式 : Stereo
接口 :
SDI 嵌入音频 :BNC x1 (4 Stereo)
HDMI 嵌入音频:HDMI x1 (4 Stereo)
AES/EBU 音频:BNC x1 (1Vp-p , 75Ω)
模拟输入音频:XLR ( Balance )

支持Genlock功能
支持BB/Tri-Level






射频参数

中心频率 : 8GHz

频率带宽 : 120MHz

功率输出 : 20dBm

天线

尺寸 : 0.6m/0.9m

增益 : 31dBi

3dB宽度 : 4.7°

驻波比 : 1.3

前后比 : 57dB

交叉极化 : 30dB
